Электродвигатели ZIK BMA

Электродвигатели ZIK BMA

Электродвигатели с тормозом ZIK BMA – это трёхфазные двигатели, оснащенные тормозом и устройством для растормаживания (подключение трехфазного электродвигателя должен выполнять квалифицированный специалист). К особенностям оборудования также стоит отнести широкий диапазон мощностей, наличие мгновенно срабатывающей тормозной системы, минимальный уровень вибраций и шума. Высокий тормозной момент обеспечивает надежность работы и значительно облегчает задачи операциониста и обслуживающего персонала. Монтированное растормаживающее устройство обеспечивает кратковременное и длительное отключение тормозной системы. Напряжение питания составляет 380/415В (50/60Гц).

Цена: по запросу заказчика

Основные достоинства электродвигателей данного класса:

  • Мощностной предел: от 0,25кВт до 3кВт
  • Корпус устройства выполнен из прочного и надежного алюминиевого сплава
  • Реализована функция защиты от пыли и влаги (уровень IP54)
  • Тип изоляции F
  • Характеристики напряжения: 380/415В 50/60Гц
  • Особенности присоединительных размеров соответствуют нормам стандарта IEC
  • Низкий уровень шума/вибраций при работе оборудования обеспечивается за счет отбалансированного ротора и использования при производстве электродвигателя подшипников повышенной точности
  • Тормозной диск выполнен из композитных материалов, использование асбеста исключено, за счет чего создаётся высокий тормозной момент
  • Питание тормоза за счет ресурсов переменного тока (без выпрямителя) обеспечивает эффект практически мгновенного срабатывания тормоза
  • Устройства оснащены механизмами растормаживания, отвечающими за кратковременное и длительное отключение тормоза

Технические характеристики электродвигателя с тормозом BMA

TYPE POWER (KW) (r/min) In (A) cosф MS1/MN Mmax/MN Jx10-4 (Kgm2) A.C.Tmax (N.m) D.C.Tmax (N.m) Zo
2P 3000r/min
BM7112 0.37 2800 0.96 0.80 2.3 2.3 5.37 13.5 8.5 5700
BM7122 0.55 2800 1.35 0.82 2.3 2.3 6.05 13.5 8.5 5700
BM8012 0.75 2800 1.75 0.85 2.2 2.3 12.8 17.5 14 5700
BM8022 1.1 2800 2.55 0.85 2.2 2.3 14.2 17.5 14 5700
BM90S2 1.5 2800 3.44 0.85 2.2 2.3 20.9 37 29 4280
BM90L2 2.2 2800 4.83 0.86 2.2 2.3 24.15 37 29 4280
BM100L-2 3.0 2800 6.39 0.87 2.2 2.3 43.88 50 41 2650
4P 1500r/min
BM7114 0.25 1400 0.83 0.68 2.4 2.4 7.95 13.5 8.5 19000
BM7124 0.37 1400 1.12 0.72 2.4 2.4 8.95 13.5 8.5 18050
BM8014 0.55 1400 1.56 0.73 2.4 2.4 16.48 17.5 14 9500
BM8024 0.75 1400 2.01 0.75 2.3 2.4 18.91 17.5 14 9500
BM90S4 1.1 1400 2.75 0.78 2.3 2.3 28.77 37 29 14250
BM90L4 1.5 1400 3.65 0.79 2.3 2.3 33.59 37 29 11400
BM100L1-4 2.2 1400 5.03 0.82 2.2 2.3 56.33 50 41 7600
BM100L2-4 3 1400 6.82 0.81 2.2 2.3 66.18 50 41 6650
6P 1000r/min
BM7116 0.18 930 0.74 0.63 2.0 2.0 11.09 13.5 8.5 26000
BM7126 0.25 930 0.94 0.64 2.0 2.0 12.75 13.5 8.5 26000
BM8016 0.37 930 1.29 0.64 2.0 2.0 25.84 17.5 14 17000
BM8026 0.55 930 1.81 0.65 2.0 2.0 29.95 17.5 14 17000
BM90S6 0.75 930 2.19 0.70 2.0 2.2 39.88 37 29 17000
BM90L6 1.1 930 2.98 0.72 2.0 2.2 50.88 37 29 14000
BM100L-6 1.5 930 3.90 0.74 2.0 2.2 96.33 50 41 10000

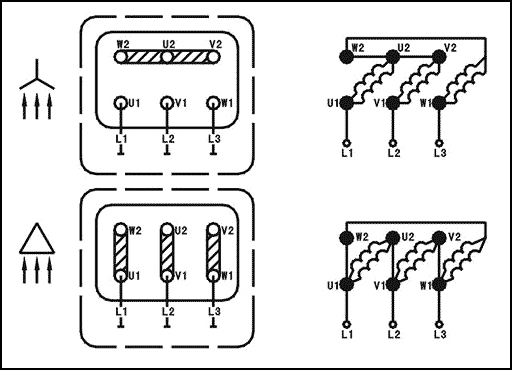

Схема подключения электродвигателя с тормозом BMA

Схема подключения электродвигателя с тормозом BMA

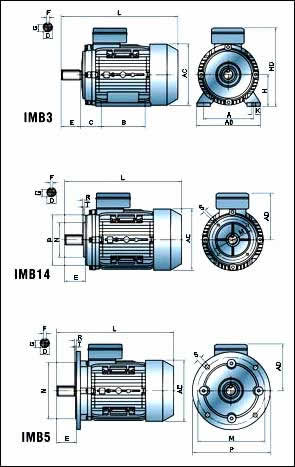

Габаритные и присоединительные размеры электродвигателя с тормозом BMA

Габаритные и присоединительные размеры электродвигателя с тормозом BMA

Типо-
размер
Присоединительные размеры (мм) Габаритные размеры (мм)
IMB14 IMB5
A В С D E F G H К M N P R S T M N P R S T AB AC AD HD L
71 112 90 43 14 30 5 11 71 8 85 70 105 0 M6 2.5 130 110 160 0 10 3.5 136 140 108 179 336
80 125 100 51 19 40 6 15.5 80 10 100 80 120 0 M6 3.0 165 130 200 0 12 3.5 154 160 118 198 372
90 140 100 56 24 50 8 20 90 10 115 95 140 0 M8 3.0 165 130 200 0 12 3.5 180 180 128 218 439
100 160 140 75 28 60 8 24 100 12 130 110 160 0 M8 3.5 215 180 250 0 15 4.0 205 200 140 240 498
