Электродвигатели Siemens типа AOM

Главная / Каталог продукции / Электродвигатели / Электродвигатели SIEMENS /

Компания Евроредуктор доказала, что категория «электродвигатель-цена» далеко не всегда является прямопропорциональным показателем качества оборудования. Мы предлагаем долговечные и надежные установки по низким ценам. Электродвигатели Siemens серии AOM, AVM, AKM противовзрывного исполнения (EExdIICT4) производятся мощностью от 0,25кВт до 37кВт и габаритами от 71 до 200. Электродвигатели Siemens AOM – надежное оборудование, качество которого обусловлено применением при производстве исключительно проверенного и актуального для данной сферы промышленности материала. В силу того, что электродвигатели выпускаются с учетом норм и требований противовзрывных положений EExdIICT4, они могут использоваться в условиях повышенной опасности. Коэффициент полезного действия может составлять от 64% до 92,2%. Стоит отметить простой принцип управления электродвигателями и неприхотливость в обслуживании. Такая особенность значительно облегчает задачи оператора. Все электродвигатели имеют гарантию, что говорит о высоком качестве продукции и добросовестном отношении производителя к пользователям своей продукции.

Цена: по запросу заказчика

Общее описание:

Габаритные и присоединительные размеры электродвигателя AOM с 71 по 200 габарит (лапы)

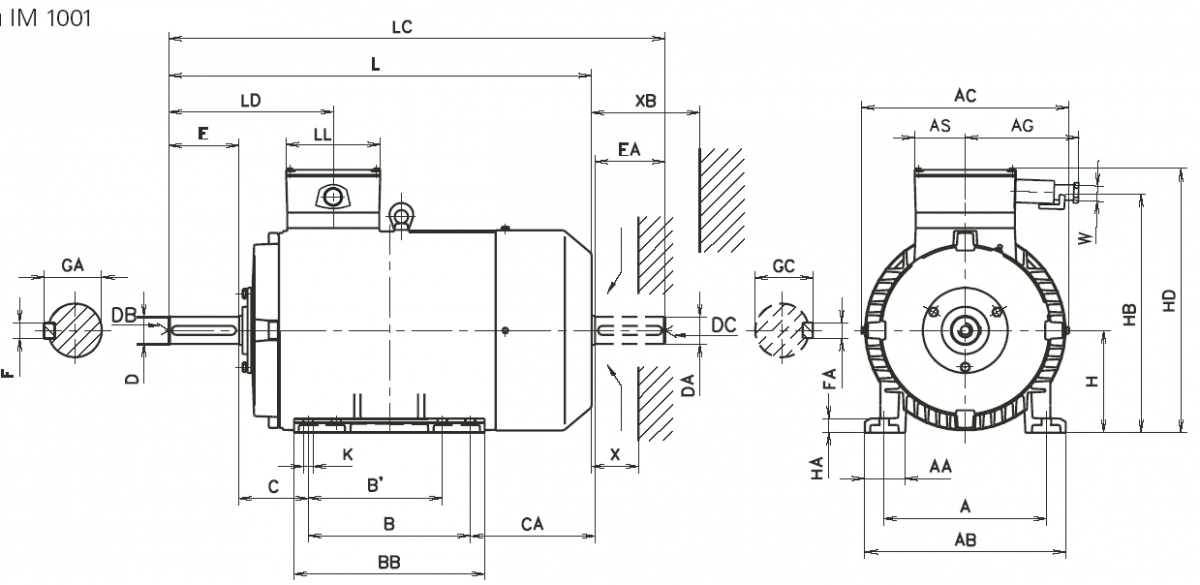

РИС 1. Габаритные и присоединительные размеры электродвигателя AOM с 71 по 200 габарит (лапы)

Габарит	A	AA	AB	AC	AG	AS	B	B?	BB	C	CA	H	HA	HB	HD	K	L	LC
71MK,.M	112	31	135	142	130	50	90	-	107	45	85	71	8	199	242	7	245	280
80MK,M	125	33	155	158	130	50	100	-	125	50	95	80	9	224	264	9	278	325
90LK,L	140	40	170	180	130	50	125	-	150	56	134	90	12	242	282	11	355	415
100LK,L	160	40	200	200	130	50	140	-	175	63	145	100	12	265	305	13	397	468
112M	190	50	230	242	165	74	140	-	180	70	185	112	15	288	335	13	445	515
132S	216	55	260	290	165	74	140	-	180	89	204	132	17	330	377	13	501	593
132M	216	55	260	290	165	74	178	140	218	89	204	132	17	330	377	13	539	631
160M	254	63	314	328	200	80	210	-	254	108	204	160	22	370	455	15	613	742
160L	254	63	314	328	200	80	254	210	298	108	204	160	22	370	455	15	657	786
180M	279	66	342	364	205	95	241	-	322	121	252	180	22	420	486	15	705	834
180L	279	66	342	364	205	95	279	241	322	121	214	180	22	420	486	15	705	834
200LK,L	318	80	392	405	240	105	305	-	385	133	245	200	28	460	538	19	780	903

ТАБЛИЦА 1.

Габарит	LD	LL	X	XB	D	DB	DC	E	GA	F	DA	EA	GC	FA
71MK,.M	122	100	50	80	14K6	M5	M5	30	16	5h9	14k6	30	16	5h9
80MK,M	126	100	50	80	19K6	M8	M8	40	21.5	6h9	19k6	40	21.5	6h9
90LK,L	147	100	50	100	24K6	M8	M8	50	27	8h9	24k6	50	27	8h9
100LK,L	157	100	50	100	28K6	M10	M10	60	31	8h9	28k6	60	31	8h9
112M	196	147	55	130	28K6	M10	M10	60	31	8h9	28k6	60	31	8h9
132S	222	147	55	130	38K6	M12	M12	80	41	10h9	38k6	80	41	10h9
132M	222	147	55	130	38K6	M12	M12	80	41	10h9	38k6	80	41	10h9
160M	280	160	60	150	42K6	M16	M16	110	45	12h9	42k6	110	45	12h9
160L	280	160	60	150	42K6	M16	M16	110	45	12h9	42k6	110	45	12h9
180M	302	190	70	150	48K6	M16	M16	110	51.5	14h9	48k6	110	51.5	14h9
180L	302	190	70	150	48K6	M16	M16	110	51.5	14h9	48k6	110	51.5	14h9
200LK,L	306	210	80	165	55m6	M20	M20	110	59	16h9	55m6	110	59	16h9

ТАБЛИЦА 2.

Габаритные и присоединительные размеры электродвигателя AKM с 71 по 200 габарит (фланец)

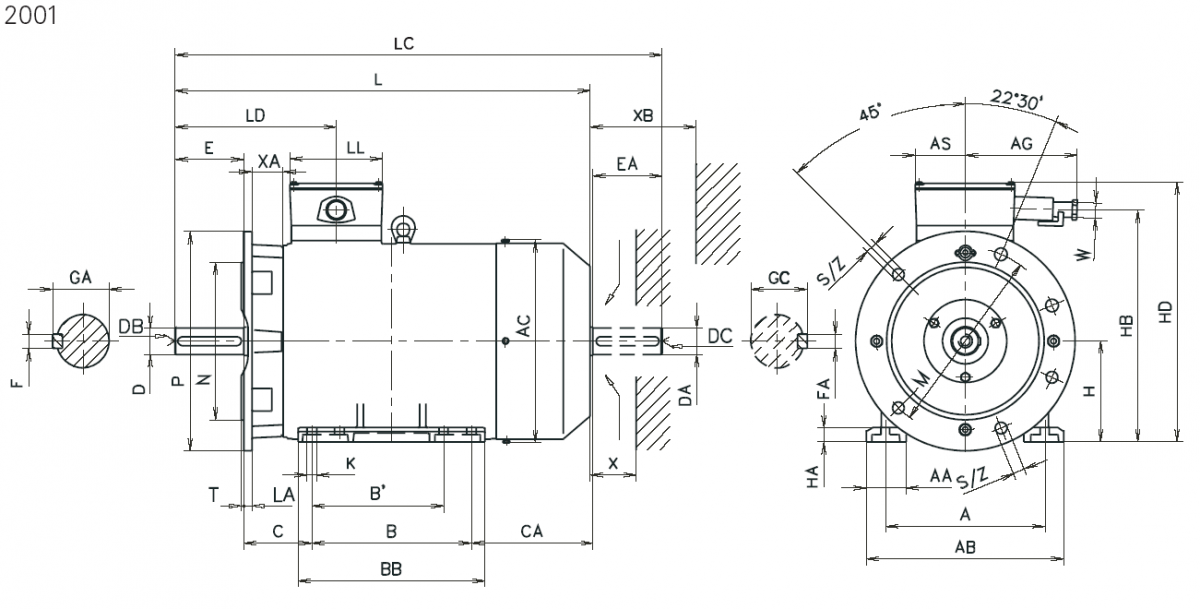

РИС 2. Габаритные и присоединительные размеры электродвигателя AKM с 71 по 200 габарит (фланец)

Габарит	A	AA	AB	AC	AG	AS	B	B?	BB	C	CA	H	HA	HB	HD	K	L	LC
71MK,.M	112	31	135	142	130	50	90	-	107	45	85	71	8	199	242	7	245	280
80MK,M	125	33	155	158	130	50	100	-	125	50	95	80	9	224	264	9	278	325
90LK,L	140	40	170	180	130	50	125	-	150	56	134	90	12	242	282	11	355	415
100LK,L	160	40	200	200	130	50	140	-	175	63	145	100	12	265	305	13	397	468
112M	190	50	230	242	165	74	140	-	180	70	185	112	15	288	335	13	445	515
132S	216	55	260	290	165	74	140	-	180	89	204	132	17	330	377	13	501	593
132M	216	55	260	290	165	74	178	140	218	89	204	132	17	330	377	13	539	631
160M	254	63	314	328	200	80	210	-	254	108	204	160	22	370	455	15	613	742
160L	254	63	314	328	200	80	254	210	298	108	204	160	22	370	455	15	657	786
180M	279	66	342	364	205	95	241	-	322	121	252	180	22	420	486	15	705	834
180L	279	66	342	364	205	95	279	241	322	121	214	180	22	420	486	15	705	834
200LK,L	318	80	392	405	240	105	305	-	385	133	245	200	28	460	538	19	780	903

ТАБЛИЦА 3.

Габарит	LL	M	N	P	S	Z	T	LA	XA	X	XB	D	DB	E	GA	F	DA	EA	GC	FA
71MK,.M	100	130	110J6	160	10	4	3.5	8	15	50	80	14k6	M5	30	16	5h9	14k6	30	16	5h9
80MK,M	100	165	130J6	200	12	4	3.5	10	25	50	80	19k6	M8	40	21.5	6h9	19k6	40	21.5	6h9
90LK,L	100	165	130J6	200	12	4	3.5	10	15	50	100	24k6	M8	50	27	8h9	24k6	50	27	8h9
100LK,L	100	215	180J6	250	15	4	4	11	30	50	100	28k6	M10	60	31	8h9	28k6	60	31	8h9
112M	147	215	180J6	250	15	4	4	11	15	55	130	28k6	M10	60	31	8h9	28k6	60	31	8h9
132S	147	265	230J6	300	15	4	4	14	40	55	130	38k6	M12	80	41	10h9	38k6	80	41	10h9
132M	147	265	230J6	300	15	4	4	14	40	55	130	38k6	M12	80	41	10h9	38k6	80	41	10h9
160M	160	300	250h6	350	19	4	5	13	32	60	150	42k6	M16	110	45	12h9	42k6	110	45	12h9
160L	160	300	250h6	350	19	4	5	13	32	60	150	42k6	M16	110	45	12h9	42k6	110	45	12h9
180M	190	300	250h6	350	19	4	5	16	32	70	150	48k6	M16	110	51.5	14h9	48k6	110	51.5	14h9
180L	190	300	250h6	350	19	4	5	16	32	70	150	48k6	M16	110	51.5	14h9	48k6	110	51.5	14h9
200LK,L	210	350	300h6	400	19	4	5	15	32	80	165	55m6	M20	110	59	16h9	55m6	110	59	16h9

ТАБЛИЦА 4.

Габаритные и присоединительные размеры электродвигателя AVM с 71 по 200 габарит (фланец)

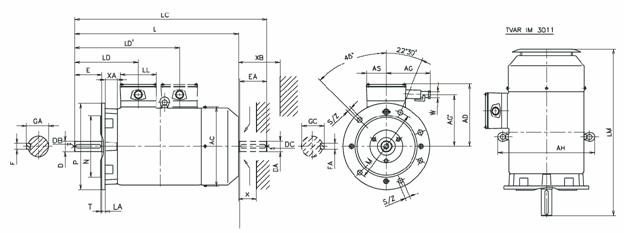

РИС 3. Габаритные и присоединительные размеры электродвигателя AVM с 71 по 200 габарит (фланец)

Габарит	AC	AD	AG	AG?	AS	AH	L	LM	LC	LD	LD?	LL	M	N	P	S	Z	T
71MK,M	142	171	130	128	50	-	245	270	280	122	-	100	130	110J6	160	10	4	3.5
80MK,M	158	184	130	144	50	-	278	305	325	126	-	100	165	130J6	200	12	4	3.5
90LK,L	180	192	130	152	50	-	355	390	415	147	212	100	165	130J6	200	12	4	3.5
100LK,L	200	205	130	165	50	-	397	438	468	157	245	100	215	180J6	250	15	4	4
112M	242	223	165	176	74	330	445	485	515	196	247	147	215	180J6	250	15	4	4
132S	290	245	165	198	74	370	501	544	593	222	304	147	265	230J6	300	15	4	4
132M	290	245	165	198	74	370	539	582	631	222	342	147	265	230J6	300	15	4	4
160M	328	295	200	210	80	430	613	662	742	280	367	160	300	250h6	350	19	4	5
160L	328	295	200	210	80	430	657	706	786	280	411	160	300	250h6	350	19	4	5
180M,L	364	306	205	240	95	468	705	760	834	302	433	190	300	250h6	350	19	4	5
200LK,L	405	338	240	260	105	511	780	850	903	306	483	210	350	300h6	400	19	4	5

ТАБЛИЦА 5.

Габарит	XA	LA	X	XB	DB	D	E	GA	F	DA	DC	EA	GC	FA
71MK,M	15	8	50	80	M5	14k6	30	16	5h9	14k6	M5	30	16	5h9
80MK,M	25	10	50	80	M8	19k6	40	21.5	6h9	19k6	M8	40	21.5	6h9
90LK,L	15	10	50	100	M8	24k6	50	27	8h9	24k6	M8	50	27	8h9
100LK,L	30	11	50	100	M10	28k6	60	31	8h9	28k6	M10	60	31	8h9
112M	15	11	55	130	M10	28k6	60	31	8h9	28k6	M10	60	31	8h9
132S	40	14	55	130	M12	38k6	80	41	10h9	38k6	M12	80	41	10h9
132M	40	14	55	130	M12	38k6	80	41	10h9	38k6	M12	80	41	10h9
160M	32	13	60	150	M16	42k6	110	45	12h9	42k6	M16	110	45	12h9
160L	32	13	60	150	M16	42k6	110	45	12h9	42k6	M16	110	45	12h9
180M,L	32	16	70	150	M16	48k6	110	51.5	14h9	48k6	M16	110	51.5	14h9
200LK,L	32	15	80	165	M20	55m6	110	59	16h9	55m6	M20	110	59	16h9

ТАБЛИЦА 6.

Технические характеристики AOM
