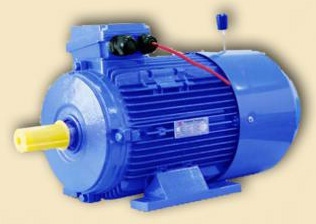

Электродвигатели с тормозом ABLE MSEJ

Электродвигатели с тормозом ABLE MSEJ

Электрические моторы ABLE MSEJ используются в таких приводных механизмах, для которых необходима мгновенная остановка вала. Электродвигатель с тормозом применяется в ситуациях, когда нужно предотвратить проворачивание вала под действием внешних сил или собственного крутящего момента. Для временного растормаживания такой двигатель оснащен специальной ручкой.

Цена: от 5 070 руб.

Основные достоинства электродвигателей данного класса:

  • Высокие показатели энергоэффективности
  • Низкий уровень шума и вибраций
  • Встроенное устройство растормаживания
  • Питание 50/60Гц 220/380В, 380/690В
  • Защита от пыли и влаги IP55
  • Класс изоляции F
  • Температура окружающей среды: -20 - +40

Температура окружающей среды может находиться в диапазоне от -20 до +40°С, такой разброс говорит об универсальности электродвигателя и возможности его использования в самых разных промышленных сферах и условиях.

Технические характеристики электродвигателя с тормозом Able MSEJ

MODEL POWER Current (A) Speed (r.p.m) Eff Powerfactor Static braning torque (Nm) No-lod brake Energcing Lastar Tstart Tmax
(kW) 220V (50HZ) 380V (50Hz) (%) lag time (S) power (w) /In /In /In
2P 3000r/min
MSEJ6312 0.18 0.91 0.53 2715 69 0.75 4 0.20 18 5.5 2.2 2.2
MSEJ6322 0.25 1.19 0.69 2715 68 0.81 4 0.20 18 5.5 2.2 2.2
MSEJ7112 0.37 1.71 0.99 2690 70 0.81 4 0.20 18 6.1 2.2 2.2
MSEJ7122 0.55 2.41 1.40 2715 73 0.82 4 0.20 18 6.1 2.2 2.3
MSEJ8012 0.75 3.16 1.83 2730 75 0.83 7.5 0.20 50 6.5 2.2 2.3
MSEJ8022 1.1 4.46 2.58 2746 77 0.84 7.5 0.20 50 7.0 2.2 2.3
MSEJ90S-2 1.5 5.93 3.43 2715 79 0.84 15 0.20 60 7.0 2.2 2.3
MSEJ90L-2 2.2 8.39 4.85 2772 81 0.85 15 0.20 60 7.0 2.2 2.3
MSEJ100L-2 3 10.90 6.31 2870 83 0.87 30 0.20 80 7.0 2.2 2.3
MSEJ112M-2 4 14.03 8.13 2890 85 0.88 40 0.25 110 7.0 2.2 2.3
MSEJ132S1-2 5.5 19.07 11.04 2910 86 0.88 75 0.25 130 7.0 2.0 2.3
MSEJ132S2-2 7.5 25.71 14.88 2900 87 0.88 75 0.25 130 7.0 2.0 2.3
MSEJ160M1-2 11 21.3 12.2 2930 88 0.88 150 0.35 150 7.0 2.0 2.3
MSEJ160M-2 15 28.7 16.4 2930 89 0.89 150 0.35 150 7.0 2.0 2.2
MSEJ160L-2 18.5 34.60 19.80 2930 90 0.9 150 0.35 150 7.0 2.0 2.2
MSEJ180M-2 22.0 40.9 23.4 2970 90.5 0.9 200 0.35 150 7.0 2.0 2.2
4P 1500r/min
MSEJ6314 0.12 0.89 0.51 1350 53 0.64 4 0.20 18 7.0 2.1 2.4
MSEJ6324 0.18 1.25 0.73 1340 56 0.66 4 0.20 18 4.4 2.1 2.4
MSEJ7114 0.25 1.36 0.79 1390 65 0.74 4 0.20 18 4.4 2.1 2.4
MSEJ7124 0.37 1.93 1.12 1375 67 0.75 4 0.20 18 5.2 2.1 2.4
MSEJ8014 0.55 2.71 1.57 1370 71 0.75 7.5 0.20 50 6.0 2.4 2.3
MSEJ8024 0.75 3.55 2.05 1380 73 0.76 7.5 0.20 50 6.0 2.3 2.3
MSEJ90S-4 1.1 5.00 2.89 1390 75 0.77 15 0.20 60 6.5 2.3 2.3
MSEJ90L-4 1.5 6.39 3.70 1400 78 0.79 15 0.20 60 6.5 2.3 2.3
MSEJ100L1-4 2.2 8.91 5.16 1430 80 0.81 30 0.20 80 7.0 2.2 2.3
MSEJ100L2-4 3 11.71 6.78 1430 82 0.82 30 0.20 80 7.0 2.2 2.3
MSEJ112M-4 4 15.24 8.82 1430 84 0.82 40 0.25 110 7.0 2.2 2.3
MSEJ132S-4 5.5 20.46 11.84 1440 85 0.83 75 0.25 130 7.0 2.2 2.3
MSEJ132M-4 7.5 26.93 15.59 1450 87 0.84 75 0.25 130 7.0 2.2 2.3
MSEJ160M-4 11 22.30 12.70 1460 88 0.85 150 0.35 150 7.0 2.2 2.3
MSEJ160L-4 15 30.00 17.10 1460 89 0.85 150 0.35 150 7.0 2.2 2.2
MSEJ180M-4 18.5 36.40 20.80 1470 90.5 0.85 200 0.35 150 7.0 2.0 2.2
MSEJ180L-4 22 43.14 24.60 1470 91 0.85 200 0.35 150 7.0 2.0 2.2
6P 1000r/min
MSEJ90S-6 0.75 3.96 2.29 930 69 0.72 15 0.20 60 5.5 1.9 2.2
MSEJ90L-6 1.1 5.49 3.18 930 72 0.73 15 0.20 60 5.5 1.9 2.2
MSEJ100L-6 1.5 6.91 4.00 945 76 0.75 30 0.20 80 6.0 1.9 2.2
MSEJ112M-6 2.2 9.62 5.57 945 79 0.76 40 0.25 110 6.0 2.0 2.2
MSEJ132S-6 3 12.79 7.40 960 81 0.76 75 0.25 130 6.5 2.0 2.2
MSEJ132M1-6 4 16.84 9.75 960 82 0.76 75 0.25 130 6.5 2.0 2.2
MSEJ132M2-6 5.5 22.32 12.92 960 84 0.77 75 0.35 130 6.5 2.0 2.0
MSEJ160M-6 7.5 16.50 9.43 970 86 0.8 150 0.35 150 6.5 2.0 2.0
MSEJ160L-6 11 24.10 13.80 970 87.5 0.79 150 0.35 150 6.5 1.7 2.0
MSEJ180L-6 15 31.50 18.00 970 87.5 0.79 200 0.35 150 6.5 1.8 2.0
8P 750r/min
MSEJ132S-8 2.2 10.43 6.04 720 78 0.71 75 0.25 130 5.5 2.0 2.0
MSEJ132M-8 3 13.65 7.90 720 79 0.73 75 0.25 130 5.5 2.0 2.0
MSEJ160M1-8 4 10.20 5.80 720 81 0.73 150 0.35 150 6.0 2.0 2.0
MSEJ160M2-8 5.5 13.60 7.80 720 83 0.74 150 0.35 150 6.0 2.0 2.0
MSEJ160L-8 7.5 17.70 10.10 720 85.5 0.75 150 0.35 150 5.5 2.0 2.0
MSEJ180L-8 11 25.10 14.30 730 87.5 0.76 200 0.35 150 6.0 1.7 2.0

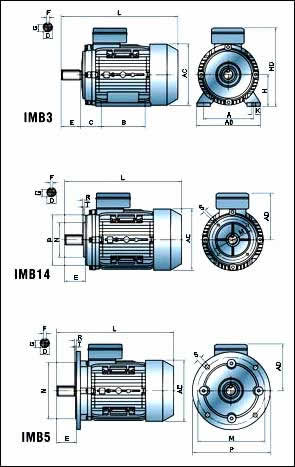

Присоединительные размеры электродвигателя с тормозом Able MSEJ

Присоединительные размеры электродвигателя с тормозом Able MSEJ

Типо-
размер
Присоединительные размеры (мм)
IMB14 IMB5
A В С D E F G H К M N P R S T M N P R S T
56 90 71 36 9 20 3 7.2 56 5.8 65 50 80 0 M5 2.5 100 80 120 0 7 3.0
63 100 80 40 11 23 4 8.5 63 7 75 60 90 0 M5 2.5 115 95 140 0 10 3.0
71 112 90 45 14 30 5 11 71 7 85 70 105 0 M6 2.5 130 110 160 0 10 3.5
80 125 100 50 19 40 6 15.5 80 10 100 80 120 0 M6 3.0 165 130 200 0 12 3.5
90S 140 100 56 24 50 8 20 90 10 115 95 140 0 M8 3.0 165 130 200 0 12 3.5
90L 140 125 56 24 50 8 20 90 10 115 95 140 0 M8 3.0 165 130 200 0 12 3.5
100L 160 140 63 28 60 8 24 100 12 130 110 160 0 M8 3.5 215 180 250 0 15 4.0
112M 190 140 70 28 60 8 24 112 12 130 110 160 0 M8 3.5 215 180 250 0 15 4.0
132S 216 140 89 38 80 10 33 132 12 165 130 200 0 M10 4.0 265 230 300 0 15 4.0
132M 216 178 89 38 80 10 33 132 12 165 130 200 0 M10 4.0 265 230 300 0 15 4.0
160M 254 210 108 43 110 12 37 160 15 215 180 250 0 M12 4.0 300 250 350 0 15 5.0
160L 254 254 108 42 110 12 37 160 15 215 180 250 0 M12 4.0 300 250 350 0 15 5.0
180M 279 241 121 48 110 14 42.5 180 15 265 230 300 0 M15 4.0 300 250 350 0 19 5.0
180L 279 279 121 48 110 14 42.5 180 15 265 230 300 0 M15 4.0 300 250 350 0 19 5.0
